近年來，全球人工智能技術加速創新，對AI服務器和高頻高速通信網絡系統的旺盛需求，推動了對大尺寸、高多層PCB和高頻高速覆銅板（CCL）的需求，市場對電子紗的性能要求也隨之提升，低介電、低膨脹、高強度等高端產品需求持續增長。

一、AI催生電子紗升級

電子紗，全稱為電子級玻璃纖維紗，是一種經過特殊配方和精密工藝制造而成的超高純度、高性能的玻璃纖維絲。它是生產電子布的核心原材料，占電子布的成本約為50%-60%。電子布與銅箔和合成樹脂共同構成覆銅板（CCL），而CCL則是印制電路板（PCB）的重要基礎材料。

低介電玻纖在高頻高速信號傳輸領域發揮著重要作用，可以有效減少信號傳輸過程中的衰減和失真，是5G基站、AI服務器、數據中心交換機等高端電子設備用PCB的核心基體材料。

低膨脹玻纖則主要應用于先進芯片封裝領域，能夠有效解決芯片堆疊后的散熱問題和封裝穩定性問題，確保芯片在復雜工作環境下的可靠運行，滿足了高端芯片封裝載板需求。

二、高壁壘決定高集中度

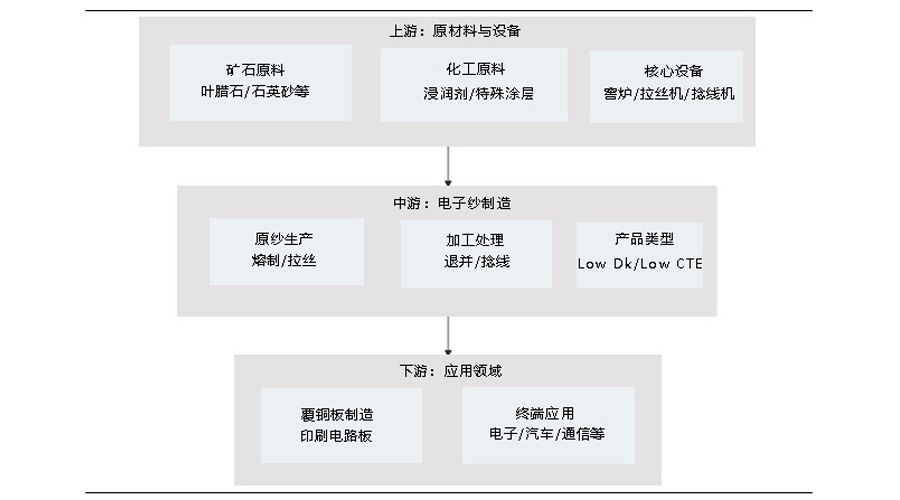

電子紗產業鏈上游主要是天然礦石、石英砂等原材料；中游主要是石英電子紗、石英纖維電子布；下游主要是低介電覆銅板（CCL）、低介電印制電路板（PCB）。從生產環節看，低介電電子紗的開發難點主要在于原料配方、熔融溫度、浸潤劑涂覆等關鍵環節。由于生產技術壁壘相對較高，電子紗生產企業集中度較高。

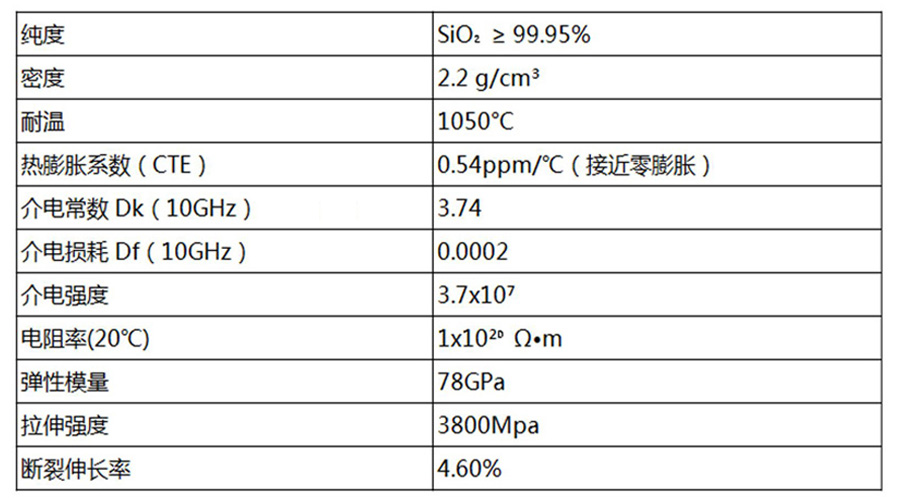

在市場對特種玻纖需求顯著提升背景下，河南神玖前瞻性地洞察到這一廣闊市場前景。通過持續技術攻關，所生產的石英電子紗比Low Dk一代、二代玻璃纖維具有更優異的介電性（10GHz下Dk和Df值分別為3.74和0.0002）、良好的耐熱性（耐溫1050℃），這種低介電特性使其成為高頻信號傳輸?shù)睦硐虢橘|(zhì)材料。

目前材料升級仍在繼續，在Low Dk一代及二代材料的基礎上，石英纖維布（Q布）已在測試認證中，其具有更低的介電損耗，能在更高速的傳輸中保持更好的效果。

電子紗產業正處在轉型升級的關鍵時期，新一輪擴產周期已經啟動。與以往不同，本輪擴產更加注重質量而非單純數量，強調價值而非規模。更需要加大技術創新投入，優化產品結構，提升核心競爭力。

當前，電子材料作為信息技術、新能源、人工智能等領域的核心基礎，正加速向高性能化、多功能集成化、低功耗化和綠色可持續方向發展。河南神玖將和電子材料行業同仁一道，持續專注科研創新，緊盯行業市場需求，助力我國在物聯網、5G通信、人工智能等領域?qū)崿F(xiàn)自立自強。
